Sommaire :

• 1] Pré-Introduction
• 2] Introduction
• 3] Principe du fonctionnement

• 4] Accès direct à Internet

• 5] Partage d’accès à Internet

• 6] Le CPL dans le monde
• 7] Conclusion

1] Pré-Introduction : (retour au sommaire)

L'article que vous allez lire est une conversion d'un exposé sous PowerPoint.

Il n'a aucune prétention, je le met en ligne car je l'avais promis et je ne veux pas recevoir de mail comme quoi il est pas sérieux ou imprécis : j'ai déjà eu un mal de chien à avoir ce peu d'information !

Aucune information n'est certifiée, il se peut donc que certaine soit incorrectes ou être de pure spéculation de la part de mes sources...

Le CPL et le DivX, oui il n'y pas de rapport direct. Mais on peut débattre de tout. Disons simplement que DivX signifie Digital Internet Vidéo et que le CPL est une technologie de connexion.

Je m'excuse d'avance pour les fautes d'orthographes qui ont le pouvoir d'horrifier certains

2] Introduction : (retour au sommaire)

Aujourd'hui, Internet offre une large gamme de services tels que la visioconférence, les TV et les radios Internet, ou encore les sites interactifs.

Pour pouvoir accéder à ces services les connexions classiques bas débit ne suffisent pas !

Il faut alors opter pour une connexion haut débit.

On connaît déjà l'ADSL qui utilise les lignes téléphoniques, le câble qui utilise la télédistribution, bientôt l'UMTS qui utilisera des ondes radios et même un accès par certains bouquets de télévision par satellite.

On remarque que tous se servent de moyens techniques déjà existants.

Il restait un réseau sur lequel il n'y avait pas de transfert d'information, le plus grand de la planète : le réseau électrique !

Tout de suite l'idée de faire passer de l'information sur le réseau électrique,peut sembler aberrante puisque cela perturbera tout appareil électrique.

Cependant une technologie a été mise au point pour éviter ces perturbations, elle s'appelle CPL pour courant porteur de ligne.

3] Principe du fonctionnement : (retour au sommaire)

Le CPL désigne une technologie permettant de transmettre des signaux numériques - donc de l'information - sur le réseau électrique de distribution basse tension sans perturber les appareils électriques.

Cette technique est utilisée depuis longtemps à des fréquences basses (100-900 Hz), pour transmettre à bas débit des informations pour la gestion du réseau électrique.

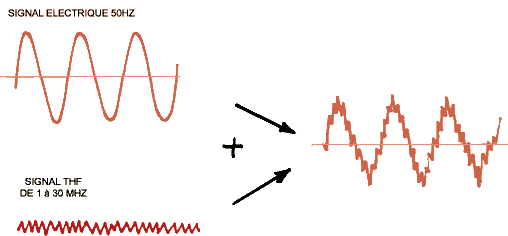

L'évolution de la technologie, notamment des techniques de modulation, permet à présent des débits de plusieurs Mégabits par seconde, lorsque l'on superpose au signal électrique habituel (50-60Hz pour 220V), un signal à une fréquence beaucoup plus élevée, comprise entre 1 et 30 MHz (très hautes fréquences : THF) pour 0.5V

Il est donc aujourd'hui techniquement possible d'avoir une connexion Internet haut débit par l'intermédiaire d'un modem branché sur une prise de courant.

L'avantage est triple : outre la qualité du débit, l'utilisateur peut avoir une connexion partout dans sa maison, sans monopoliser sa prise téléphonique et sans aucun nouvel investissement que celui du modem CPL.

4] Accès direct à Internet : (retour au sommaire)

Quel débit peut-on espérer d’une connexion Internet utilisant le CPL ?

Aujourd'hui, les produits proposés par les constructeurs permettent de fournir des débits de plusieurs Mbits/s à partager entre les utilisateurs connectés par CPL sur le même poste de transformation électrique.

En pratique, cela signifie que chaque utilisateur peut espérer bénéficier d'une connexion à 1 Mbit/s environ.

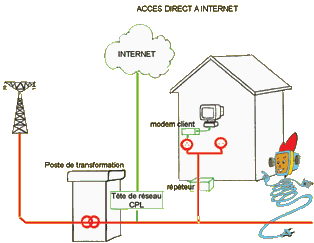

En rouge nous voyons la ligne haute tension passer par le poste de transformation pour alimenter les bâtiments.

À la sortie du poste de transformation, on voit un accès Internet qui par exemple serait acheminer par de la fibre optique (ou par tout autre solution) est coupler à la ligne de distribution d'énergie.

Ensuite on voit un répéteur à l'entrée du bâtiment qui n'est utile que si la distance entre poste de transformation et le bâtiment est au moins égale à 1 Km car au delà le signal de donnée tend à disparaître dû à la chute de tension.

Enfin entre l'ordinateur et la prise de courant on placera un modem CPL qui comme tout modem est capable de recevoir mais aussi d'émettre de l'information

Autre point : un groupe de personne relié au même poste de transformation peuvent décider d'utiliser le CPL comme d'un réseau local tout comme d'accès à Internet. Ceci est également possible à l'intérieur d'un bâtiment. Bien-sûr de gros problèmes de sécurité en feront une solution qui ne sera pas intéressantes, sauf avec l'utilisation de proxy au niveau de la tête de ligne pour un quartier ou niveau du compteur électrique pour une habitation.

5] Partage d'accès direct à Internet : (retour au sommaire)

La solution de partage d'Alterlane permet :

Une utilisation simple, mobile et très souple
• L’ordinateur est branché dans n’importe quelle prise électrique à travers un simple boîtier
• La totalité du bâtiment, y compris les sites voisins, deviennent communicants,
• Les boîtiers sont mobiles et s’utilisent en fonction des besoins.

Un accès Internet Haut Débit
• Le réseau CPL s’interconnecte avec toute liaison Internet
• 4,5 ou 10 Mbps sont disponibles sur le réseau CPL

Une installation rapide et propre
• Pas de travaux
• L’installation peut se faire en une journée

Une solution compétitive
• Installation et mise en service très rapides
• Jusqu’à 4 fois moins chère qu’un réseau câblé seul

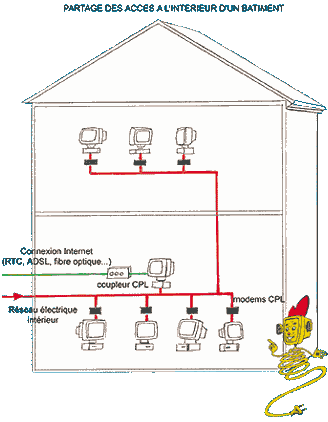

Au départ nous n'avons aucune utilisation du CPL sur l'installation électrique visible en rouge.

Mais il y a un accès Internet ADSL ou autre que l'on peut voir en vert.

Plutôt que d'investir dans un réseau local coûteux pour partager l'ADSL, on l'interconnecter avec un coupleur CPL pour le redistribuer sur chaque prise électrique.

Et enfin il ne reste plus qu'a banché un modem CPL, représenter par les rectangles noirs, entre ces ordinateurs et les prises électriques.

Dans cet exemple il y a un groupe d'ordinateur entouré en bleu qui sont mis en réseau de manière classique et ont en plus un accès Internet.

La société désire étendre sont réseau sur ces deux bâtiment.
Ces deux bâtiments partage le même réseau électrique, ce qui permet alors de faire communiquer tout ordinateur de l'entreprise avec le CPL
Un coupleur CPL sera alors raccorder au réseau déjà existant et des modems seront installés pour chaque ordinateur.

En France la société Alterlane utilise pour les applications précédemment citées sa gamme de produit CPL :
- le coupleur disposant de port USB et RJ45. Il peut intégrer en option un modem RTC.
- le modem externe lui aussi dispose de port USB et RJ45
- ce 2 appareils sont autoalimentés non pas par le port USB mais par la prise électrique sur laquelle ils établissent une communication.

SphinxVision société spécialisée dans le domaine de la vidéosurveillance par Internet & Alterlane ont mis leur technologie en commun pour une démonstration originale !

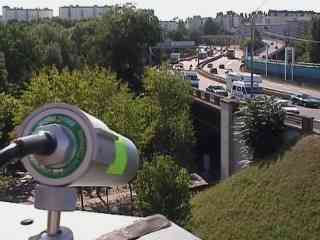

Une caméra de surveillance est branchée sur une prise électrique, envoyant les images sur l'installation électrique du bâtiment

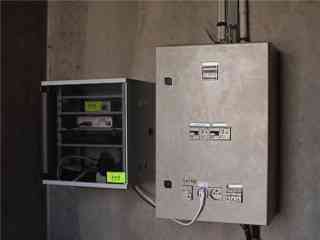

Dans le local électrique de ce bâtiment, le tableau électrique est raccorder à un autre tableau contenant un coupleur CPL, un mini serveur et enfin un routeur ADSL.
Au final, l'image filmée par la caméra est visible sur un site Web depuis n'importe quel ordinateur.

6] Le CPL dans le monde : (retour au sommaire)

Aux États-Unis :

Les États-Unis sont, pour leur part, plus concentrés sur les applications de réseaux internes : des boîtiers sont en vente pour partager un accès Internet, les ressources d'une imprimante, ou mettre plusieurs ordinateurs en réseau par les prises électriques.

En effet la topologie du réseau électrique américain, où très peu de clients sont raccordés à un même poste, présente moins d'intérêt pour l'utilisation des courants porteurs comme technologie d'accès à Internet... Le reseau est "fragmenté" car beaucoup de compagnie posséde des "morceaux" de réseau. De plus l'ADSL est déjà bien installer et le CPL n'apporterait rien de plus.

Mais aussi je pense aussi que le voltage (110V) pose problème, car il faudrait 0.25V pour le signal de donnée et avec ça on va pas bien loin.

En Europe :

Pratiquement tout les pays de l'Europe étudient les opportunités de la technologie CPL et testent différentes solutions.

• En Allemagne :
  • Est commercialiser des offres d'accès Internet haut débit ou de réseau interne à l'habitat.
    L'avance de l'Allemagne dans ce domaine s'explique d'une part, par la libéralisation du marché de l'électricité et d'autre part par l'adoption d'une réglementation nationale sur l'usage des fréquences, réglementation qui n'existe pas encore dans les autres pays européens.

• En Ecosse :
  • SSE Energy Supply Limited
    Débit maximal de 2Mbps.
    Le prix pour le grand public est fixé à 15 livres Sterling HT par mois, ce qui fait environ 24 € HT

• En suisse :
  • Depuis le 1er octobre 2001 par EEF (Entreprises Electriques Fribourgeoises) & Sunrise

• En France :
  • Objectif : déployer l'ADSL sur l'ensemble de la France donc pas de CPL en vue !
  • EDF n'a pas le droit de fournir d'accès Internet. Pour des raisons légales ?
  • Seul le partage d'accès est testé dans certain collège et lycée.
  • Actuellement, les chercheurs du groupe EDF testent des prototypes et produits d'industriels, dans le cadre de deux groupes d'expérimentation.
  • Seul 20 personnes y bénéficient d'un accès haut débit à Internet via la prise électrique, dans le cadre d'une expérimentation (département du Bas-Rhin)

En Polynésie Française :

Encore au RTC pour le grand public (opérateur OPT, y a pas France Télécom)
L'ADSL tarde, mais promis par Mana (le FAI en PF)
CPL ? Peut être plus facile à déployer que l'ADSL mais y aura t-il une étude ?

En Martinique, Guyane etc...

France Télécom propose l'ADSL mais à des prix exorbitants, peut-être que le CPL permettrai d'avoir un accès un peu moins cher ?

7] Conclusion : (retour au sommaire)

Pour conclure, on peut dire que quelque soit la façon dont il sera utilisé le CPL aura à l'avenir une grande place dans le paysage des télécommunication.

Outre l’aspect haut débit (L'UMTS et les technologies WiFi, seront plus orienté vers le très haut débit grâce à des fréquence de plusieurs GHz.), le CPL permettra la création de nouveaux services : Relèvement à distance du compteur d'électricité, d'eau, de gaz, etc…

Mais aussi grâce à son intégration dans une nouvelle génération d'appareils domestiques tel que :

- Les TV : regarder les TV Internet et surfer sur le Web
- Les chaîne Hi-fi : la radio par Internet plutôt que la très vieillissante FM
- Le réfrigérateur : commande de produit automatique
- Les boîtiers d'alimentations des ordinateurs intégreront les modems CPL

De plus tout appareil compatible avec le CPL pourra communiquer entre eux sans branchement supplémentaire.

On peut supposer que l'ordinateur ne sera plus utiliser que pour travailler, et que tout autre application sera exécuter avec d'autre appareil...

Et lorsqu'un jour tout cela sera entré dans notre mode de vie, sera-t-il possible d'innover encore ?
